擴散板檢測系統采用高分辨率工業線掃描CCD攝像機在線掃描光源的配合下對產品進行掃描成像，基于工業計算機的專用圖像處理軟件進行自動檢測，能有效的檢測產品的品質，監控生產計劃效率。并且系統能配合后端的執行機構分揀產品，對于連續缺陷進行聲光報警，讓生產人員及時調整產線，以達到對產品質量100%的管控。

系統介紹

功能描述：

    該視覺系統采用高速線掃描攝像機實時掃描被測目標圖像，基于工業PC的專用圖像處理、分析軟件自動檢測表面缺陷，如黑點，臟污，裂邊等缺陷，并將缺陷數據自動記錄到數據庫。

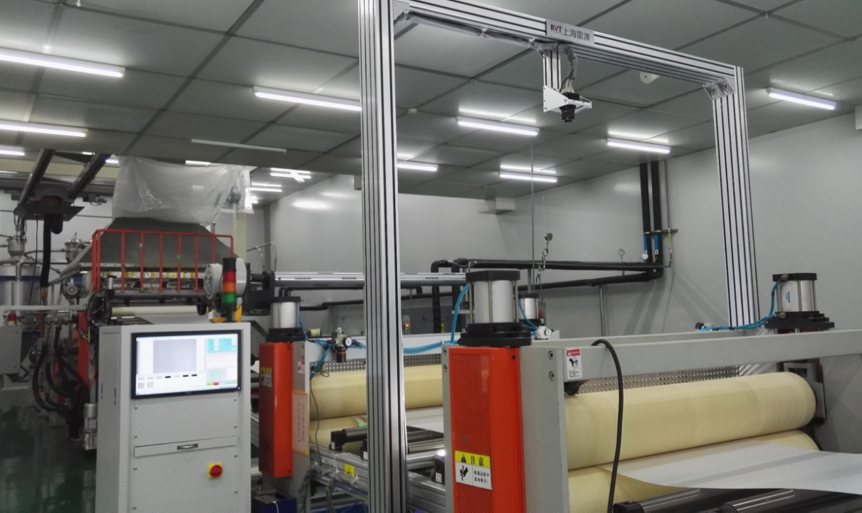

成像 系統采用1臺或2臺8K高分辨率線掃描CCD攝像對產品表面實時掃描成像，線掃描CCD攝像機的橫向象素為8192，如果掃描寬度尺寸為1300mm的話，則系統的橫向物理解析度為1300/8192 = 0.15mm?？v向解析度由攝像機的掃描頻率決定，考慮到客戶生產線速度不恒定，我們通過按裝在流水線設備主軸上的編碼器輸出信號作為攝像機的掃描觸發信號。攝像機掃描成像后將圖像高速傳輸?shù)焦I(yè)計算機，基于Wnidows操作系統的專用圖像處理與分析軟件對圖像進行缺陷檢測。 對于檢測到表面缺陷超差的地方，系統將該處的缺陷圖片信息（原始圖像，x、y坐標,缺陷類型等）保存到計算機數據庫，并同時進行聲、光報警，或?qū)⑿盘?hào)給后面的執行機構。

系統功能：

1）具屏幕即時顯示檢測結果及提示功能，有缺陷進行記錄，數據記入數據庫以供后期追溯；

2）軟件能顯示缺陷圖片、缺陷位置分布、缺陷數量統計以及生成相應分析報表；

3）產品品質判據為開放式，客戶可以自行修改；

4）軟件可按照客戶需求自動生成產品品質報告；

5）可以連接ERP系統；

6）標準輸入輸出端口：輸入輸出端口可接收外部信號輸入，如換卷，斷料與暫停等信號；輸出端口可以輸出警報信號，或數字信號控制下游的打標、打碼設備工作。
